Da bei der Messung der Intensitäten mit einem Oszilloskop keine Marke für die absolute Nullinie zur Verfügung steht muß eine Messung mit abgeblendeten Strahlen duchgeführt werden. Diese Nullintensität muß von den Intensitäten des Interferenzmusters und der Teilstrahlen abgezogen werden. Da sich eine relativ gleichmäßige Verteilung der Nullwerte ergibt kann man hier einen Mittelwert der Meßwerte bilden und diesen als Nullintensität definieren. Die Messung einer Nullintensität ist in Abbildung 3.12 dargestellt.

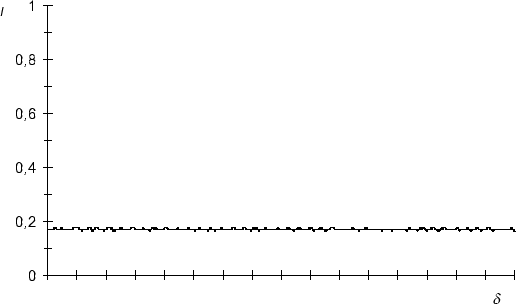

Abbildung 3.12:
Messung der Nullintensität
|
Das der Nullintensität I0 entsprechende Signal ergibt sich hier zu 0,172. Die den ermittelten Intensitäten entsprechenden Signale werden somit zu
Imax |
0,546 |
Imin |
0,035 |
Iobj |
0,154 |
Iref |
0,127 |
